M系列多功能電力儀表
概述
M系列多功能電力儀表是一種具有可編程、測量、顯示、數字通訊和電能脈沖輸出等功能的多功能智能電表，能夠完成電量測量、電能計量、數據采集、顯示及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和RS-485數字接口通訊、采用MODBUS-RTU通訊協議。
主要功能說明：
1、直接數碼顯示被測量參數的一次值。
2、可根據互感器的參數自由設定倍率及顯示值。
3、靈活的RS-485通訊采集方式，更適合與微機相連組成測控系統。
4、具有有功電能與無功電能兩路脈沖輸出。
推薦型號
 |
 |
 |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 61方形多功能表 | 9方形多功能表 | 42方形多功能表 | ||||||||||||
| 產品 型號 |
PD211- 1M4SA |
PD211- 1M7SA |
PD211- 1M9SA |
PD211- 1M5SA |
PD211- 1M4S9 |
PD211- 1M7S9 |
PD211- 1M9S9 |
PD211- 1M5S9 |
PD211- 1M4S2 |
PD211- 1M7S2 |
PD211- 1M9S2 |
PD211- 1M5S2 |
||
| 測量 參數 |
全部電量參數 | 四象限電能 | 三相電流和 有功電能 | 三相電壓和有功電能 | 全部電量參數 | 四象限電能 | 三相電流和有功電能 | 三相電壓和有功電能 | 全部電量參數 | 四象限電能 | 三相電流和有功電能 | 三相電壓和有功電能 | ||
| 精度 等級 |
0.5級 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| 適用 網絡 |
三相三線、三相四線 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| 電壓 | 額定值 | AC100V、220V、400V（訂貨時需說明） | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 過負荷 | 持續：1.2倍，瞬時：10倍/1S | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| 功耗 | 小于1kV(每相) | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| 阻抗 | >200KΩ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| 電壓 | 額定值 | AC1A、5A（訂貨時需說明） | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 過負荷 | 持續：1.2倍，瞬時：10倍/10S | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| 功耗 | 小于0.4VA(每相) | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| 阻抗 | >200KΩ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| 輔助 電源 |
AC/DC85-265V | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| 功耗 | ≤5VA | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| 通訊 接口 |
串行通訊口為RS-485，可設置地址1-247，波特率（4800或9600可設置），采用MODBUS-RTU協議（出廠設置地址1，波特率4800）。 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| 電氣 特征 |
兩路電能脈沖輸出（集電極開路光耦輸出）接口（路：正有功電能。第二路：正無功電能）。 | 2路 | 2路 | 1路 | 1路 | 2路 | 2路 | 1路 | 1路 | 2路 | 2路 | 1路 | 1路 | |

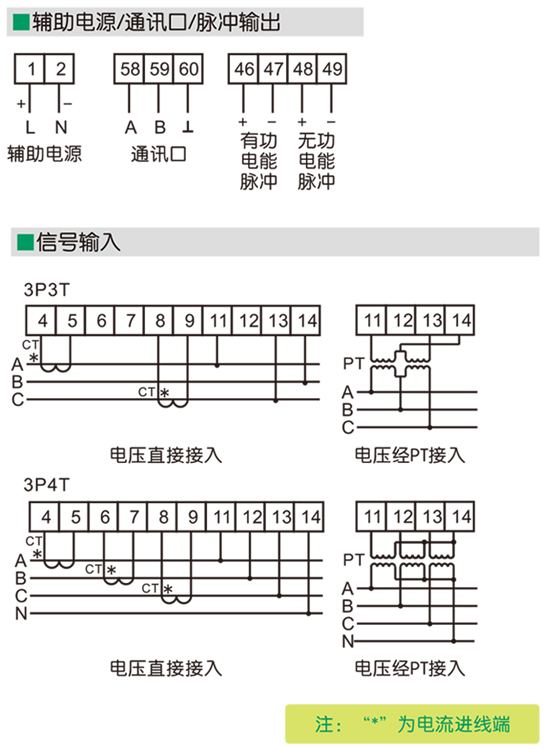

接線方式
