D系列可編程數顯變送表

概述

D系列數顯變送智能表有變送、LEDA顯示和數字接口等功能，通過對電網中各參量的交流采樣，經CPU進行數據處理，將三相電流、電壓、功率、功率因數、頻率等電參量由LED直接顯示，同時輸出0-5V、0-20mA或4-20mA相應的模擬電量，與遠動裝置RTU相連；并帶有RS-232或485接口，與微機進行數據交換；具有設置倍率、多路變送、多重顯示的組合功能。主要功能說明：

1、直接數字顯示被測量參數一次值

2、可根據互感器的參數自由設定倍率及顯示值。

3、靈活的RS-485通訊采集方式，更適合與微機相連組成測控系統。

4、能對各種電量參數進行模擬量（0-5V、0-20mA、4-20mA）變送輸出。

推薦型號


		9方形（96*96）單數顯表			9方形（96*96）三數顯表
產品型號		PA211-1I1D9	PZ211-1U1D9	PS211-1P1D9	PA211-1I4D9	PZ211-1U4D9
測量參數		交流電壓	交流電流	三相有功功率	交流電流	交流電壓
顯示電流表	可切換顯示I_A、I_B、I_C	√			同時
電壓表	可切換顯示U_AB、U_BC、U_CA或U_AN、U_BN、U_CN		√			同時
功率表切換顯示全部電參數	可切換顯示P、Q、I_A或U_AB、U_BC、F、cosΦ中的一個量			√
模擬輸出電流表	同時I_A、I_B、I_C共三個量	√			√
電壓表	同時U_AB、U_BC、U_CA或U_AN、U_BN、U_CN共三個量		√			√
功率表切換顯示全部電參數	同時P、Q、I_A或U_AB、U_BC、F、cosΦ中任任一項共四個量			√
輸出額定值	0-20mA,4-20mA,0-5V	√	√	√	√	√
負載電阻	電壓輸出R_L>1KΩ,電流輸出R_L<500Ω	√	√	√	√	√
輸出波紋	不大于2倍的基本誤差	√	√	√	√	√
響應時間	800ms	√	√	√	√	√
精度等級	數顯、變送0.5級	√	√	√	√	√
顯示位置	四位、另加符號位	√	√	√	√	√
標稱值	電流：AC1A、AC5A	√		√	√
標稱值	電壓：AC100V、AC220V、AC380V		√	√		√
過載	持續：1.2倍；瞬時：電流10倍/5秒，電壓2倍/1秒	√	√	√	√	√
頻率	45-55Hz	√	√	√	√	√
輔助電源	AC/DC85-265V	√	√	√	√	√
功耗	<10VA	√	√	√	√	√
顯示倍率	根據PT、CT倍率匹配設置PT:1-5000;CT:1-2000	√	√	√	√	√

		42方形（120*120）數顯表
產品型號		PA211-114D2	PZ211-1U4D2	PS211-1P4D2
測量參數		交流電流	交流電壓	三相有功功率
顯示電流表	可切換顯示I_A、I_B、I_C	同時
電壓表	可切換顯示U_AB、U_BC、U_CA或U_AN、U_BN、U_CN		同時
功率表切換顯示全部電參數	可切換顯示P、Q、I_A或U_AB、U_BC、F、cosΦ中的一個量			同時
模擬輸出電流表	同時I_A、I_B、I_C共三個量	√
電壓表	同時U_AB、U_BC、U_CA或U_AN、U_BN、U_CN共三個量		√
功率表切換顯示全部電參數	同時P、Q、I_A或U_AB、U_BC、F、cosΦ中任任一項共四個量			√
輸出額定值	0-20mA,4-20mA,0-5V	√	√	√
負載電阻	電壓輸出R_L>1KΩ,電流輸出R_L<500Ω	√	√	√
輸出波紋	不大于2倍的基本誤差	√	√	√
響應時間	800ms	√	√	√
精度等級	數顯、變送0.5級	√	√	√
顯示位置	四位、另加符號位	√	√	√
標稱值	電流：AC1A、AC5A	√		√
標稱值	電壓：AC100V、AC220V、AC380V		√	√
過載	持續：1.2倍；瞬時：電流10倍/5秒，電壓2倍/1秒	√	√	√
頻率	45-55Hz	√	√	√
輔助電源	AC/DC85-265V	√	√	√
功耗	<10VA	√	√	√
顯示倍率	根據PT、CT倍率匹配設置PT:1-5000;CT:1-2000	√	√	√

		16槽形（158*78）數顯表
產品型號		PA211-1I1D1	PZ211-1U1D1	PS211-1P1D1	PS211-1Q1D1
測量參數		交流電流	交流電壓	三相有功功率	三相無功功率
顯示電流表	可切換顯示I_A、I_B、I_C	√
電壓表	可切換顯示U_AB、U_BC、U_CA或U_AN、U_BN、U_CN		√
功率表切換顯示全部電參數	可切換顯示P、Q、I_A或U_AB、U_BC、F、cosΦ中的一個量			√	√
模擬輸出電流表	同時I_A、I_B、I_C共三個量	√
電壓表	同時U_AB、U_BC、U_CA或U_AN、U_BN、U_CN共三個量		√
功率表切換顯示全部電參數	同時P、Q、I_A或U_AB、U_BC、F、cosΦ中任任一項共四個量			√	√
輸出額定值	0-20mA,4-20mA,0-5V	√	√	√	√
負載電阻	電壓輸出R_L>1KΩ,電流輸出R_L<500Ω	√	√	√	√
輸出波紋	不大于2倍的基本誤差	√	√	√	√
響應時間	800ms	√	√	√	√
精度等級	數顯、變送0.5級	√	√	√	√
顯示位置	四位、另加符號位	√	√	√	√
標稱值	電流：AC1A、AC5A	√		√	√
標稱值	電壓：AC100V、AC220V、AC380V		√	√	√
過載	持續：1.2倍；瞬時：電流10倍/5秒，電壓2倍/1秒	√	√	√	√
頻率	45-55Hz	√	√	√	√
輔助電源	AC/DC85-265V	√	√	√	√
功耗	<10VA	√	√	√	√
顯示倍率	根據PT、CT倍率匹配設置PT:1-5000;CT:1-2000	√	√	√	√

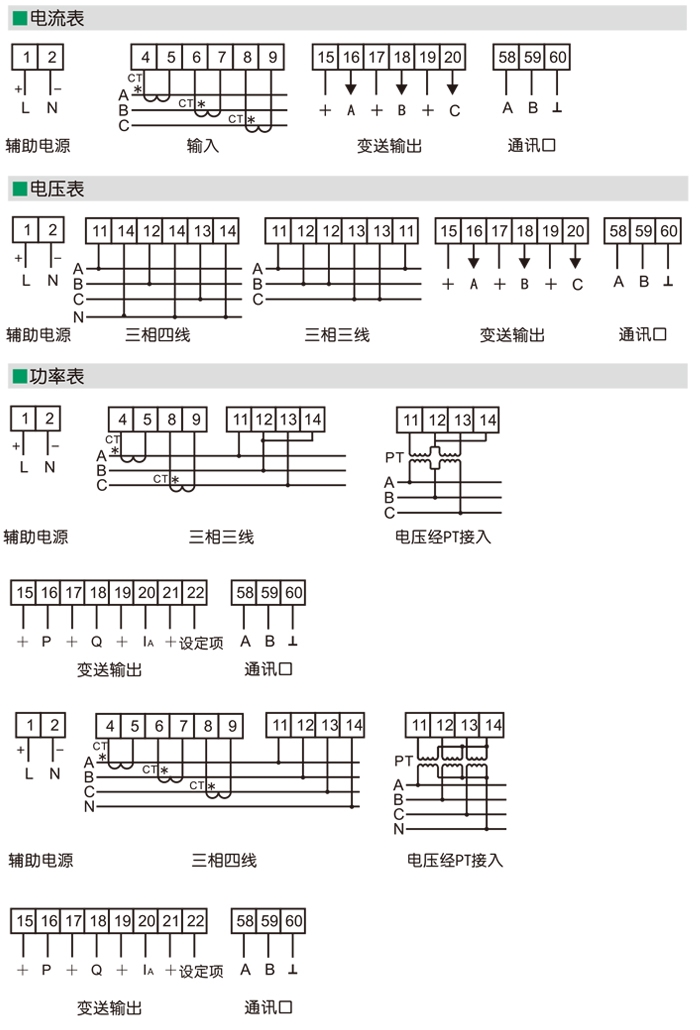

接線方式
