Z系列網絡電力儀表

概述

Z系列網絡電力儀表是一種具有可編程、測量、顯示、數字通訊和多種輸出功能于一體的電力儀表。通過對電網中的電壓、電流回路的交流采樣，經過ASIC的運算處理后實現對電網中三相電壓、三相電流、有效功率、無效功率、功率因數、頻率和四象限電能的高精度測量和顯示。

主要功能說明：

1、直接數碼顯示被測量參數的一次值。

2、可根據互感器的參數自由設定倍率及顯示值。

3、靈活的RS-485通訊采集方式，更適合與微機相連組成測控系統。

4、具有有功電路與無功電能兩路脈沖輸出。

5、兩路或四路模擬量輸出。

6、兩路或四路開關量輸入輸出。

推薦型號


			9方形網絡電力儀表				42方形網絡電力儀表
產品型號			PD211- 1Z4S9	PD211- 1Z7S9	PD211- 1Z9S9	PD211- 1Z5S9	PD211- 1Z4S2	PD211- 1Z7S2	PD211- 1Z9S2
測量參數			全部電量參數	四象限電能	三相電流和有功電能	三相電壓和有功電能	全部電量參數	四象限有功、無功電能	三相電流和有功電能計量
精度等級		0.5級	√	√	√	√	√	√	√
適用網絡		三相三線、三相四線	√	√	√	√	√	√	√
電壓	額定值	AC100V、220V、400V（訂貨時需說明）	√	√	√	√	√	√	√
	過負荷	持續：1.2倍，瞬時：10倍/1S	√	√	√	√	√	√	√
	功耗	小于1kV(每相)	√	√	√	√	√	√	√
	阻抗	>200KΩ	√	√	√	√	√	√	√
電流	額定值	AC1A、5A（訂貨時需說明）	√	√	√	√	√	√	√
	過負荷	持續：1.2倍，瞬時：10倍/10S	√	√	√	√	√	√	√
	功耗	小于0.4VA(每相)	√	√	√	√	√	√	√
	阻抗	>200KΩ	√	√	√	√	√	√	√
輔助電源		AC/DC85-265V	√	√	√	√	√	√	√
功耗		≤5VA	√	√	√	√	√	√	√
四象限電源		雙向有功、無功電能計算、有功精度0.5級，無功為1級	√	√	√	√	√	√	√
數字接口		RS485/MODBUS-RTU協議	√	√	√	√	√	√	√
脈沖輸出		2路電能脈沖輸出，光耦繼電器	2路	2路	1路	1路	2路	2路	1路
開關量輸入			2路	2路	2路	2路	4路	4路	4路
開關量輸出（可選）			2路	2路	2路	2路	4路	4路	4路
模擬量輸出（可選）			2路	2路	2路	2路	4路	4路	4路
耐壓		輸入和電電源大于2KV，輸出和輸入大于2KV，電源和輸出大于1.5KV。	√	√	√	√	√	√	√

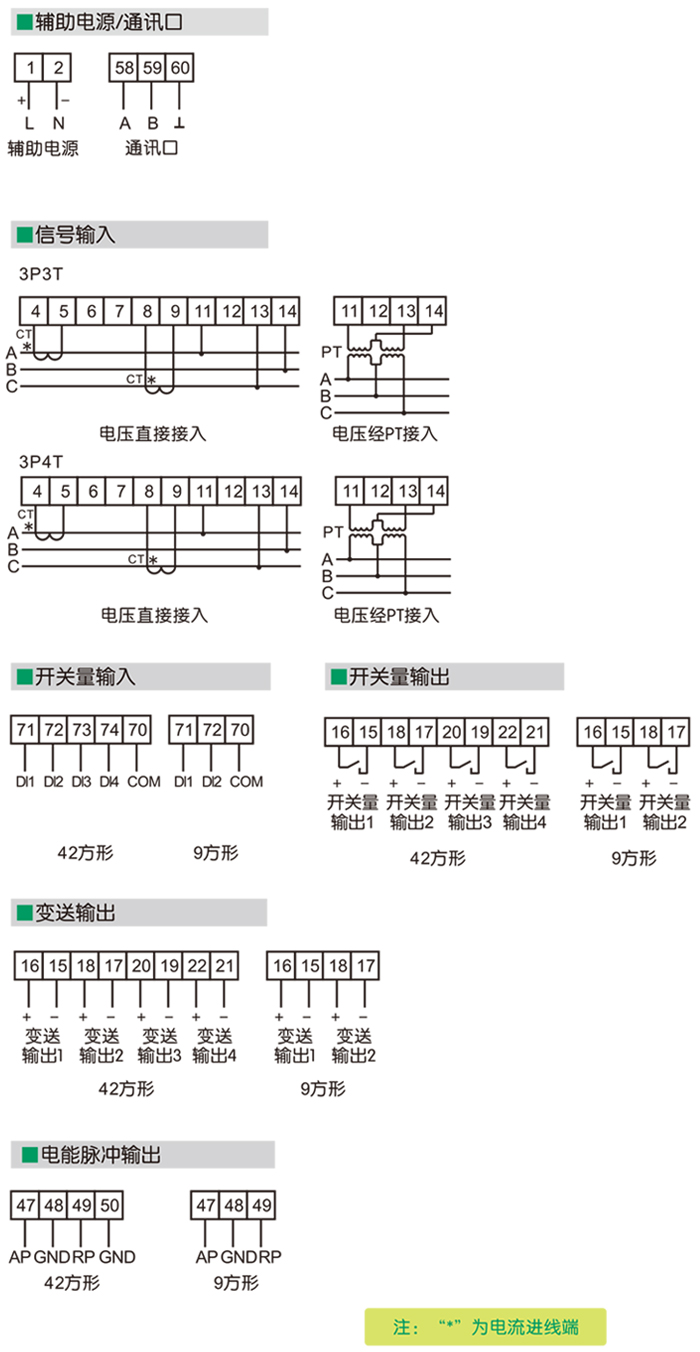

接線方式
