H系列諧波監測表
概述
H系列多功能電力儀表，是針對電力系統，工礦企業，公用設施，智能大廈的電力監控需求而設計的儀表。它能測量常用電力參數，如三相電壓、電流、諧波電壓、諧波電流、諧波電壓百分量、諧波電流百分量、有功功率、無功功率、頻率、功率因數、電能、并具有日期時間顯示。此外，該電力儀表還具備完善的通信聯網功能和各種擴展功能（如：開關量輸入、輸出、模擬量輸出）。非常適合于實時電子監控系統。
推薦型號
 |
 |
|||
|---|---|---|---|---|
| 42方形諧波監控儀表（經濟型） | 諧波監控儀表 | |||
| 產品型號 | PD211-1H4Y2 | PD211-1H6Y8 | ||
| 測量參數 | 全部電量 | 全部電量 | ||
| 諧波畸變率 | 三相電流/電壓的寫博變率 | 三相2-63次諧波電壓和電流的柱狀圖，諧波百分比 | ||
| 適用網絡 | 三相三線、三相四線 | √ | √ | |
| 電壓 | 額定值 | AC100V、220V、400V（訂貨時需說明） | √ | √ |
| 過負荷 | 持續：1.2倍，瞬時：10倍/1S | √ | √ | |
| 功耗 | 小于1VA(每相) | √ | √ | |
| 阻抗 | >300KΩ | √ | √ | |
| 精度 | RMS測量，精度等級0.5%；諧波測量，精度等級1% | √ | √ | |
| 電流 | 額定值 | AC1A、5A（訂貨時需說明） | √ | √ |
| 過負荷 | 持續：1.2倍，瞬時：10倍/10S | √ | √ | |
| 功耗 | 小于0.4VA(每相) | √ | √ | |
| 阻抗 | <200KΩ | √ | √ | |
| 精度 | RMS測量，精度等級0.5%；諧波測量，精度等級1% | √ | √ | |
| 頻率 | 45-55HZ,精度0.1HZ | √ | √ | |
| 功率 | 有功、無功、視在功率、精度0.5% | √ | √ | |
| 顯示 | 可編程設置、切換、循環、LED顯示 | √ | √ | |
| 輔助電源 | AC、DC85-265V | √ | √ | |
| 功耗 | ≤5VA | √ | √ | |
| 有功電能 | 電能二次側顯示，精度0.5% | √ | √ | |
| 無功電能 | 電能二次側顯示，精度1% | √ | √ | |
| 數字接口 | RS485、MODBUS-RTU協議 | √ | √ | |
| 脈沖輸出 | 兩路電能脈沖輸出，光耦繼電器 | √ | √ | |
| 開關量輸入 | 四路開關量輸出，無源接點輸入方式 | √ | √ | |
| 開關量輸出 | 四路開關量輸出 | √ | √ | |
| 模擬量輸出 | 四路模擬量變送輸出，4-20mA(可選) | √ | √ | |
| 耐壓 | 輸入和電源大于2KV,輸入和輸出大于2KV,電源和輸出大于2KV | √ | √ | |
| 絕緣 | 輸入、輸出、電源對機殼75MΩ | √ | √ | |

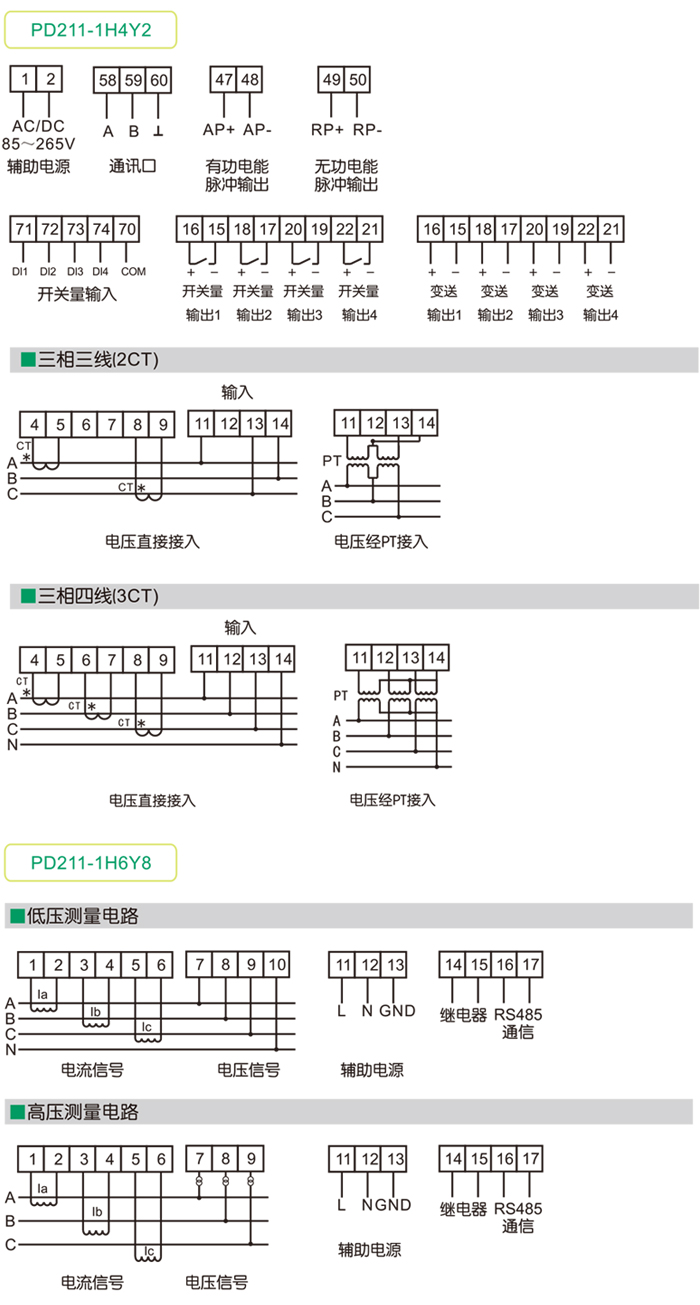

接線方式
