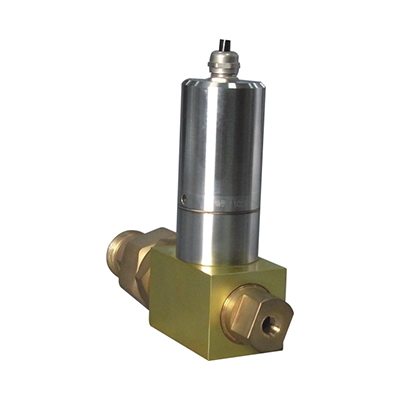

KZX-200系列SF6氣體微水密度在線監測裝置
KZX-200系列SF6氣體微水密度在線監測裝置主要用于在線監測斷路器SF6氣體的微水、密度、溫度及其變化趨勢；設備配有RS485/CAN通訊接口，可將監測數據實時上傳至變電站、城市中心乃至更上一級監控中心、真正實現變電站，尤其是無人值班站的設備在線監測。并為斷路器的狀態檢修提供了有效依據。
1.實時監測并通過通訊口上傳數據；
2.當SF6氣體有關指標出現變化時，給出變化曲線；
3.有關指標達到報警狀態時，報警或自動啟動報警裝置；
4.超標達到危險狀況時，報警或自動化啟動閉鎖裝置，禁止斷路器動作，以保障設備和變電站整套系統的安全。
-
濕度指標：
測量范圍：1?2000UL/L
測量精度：≤±2.5‰(F.S.)
報警門限：300~600UL/L(可根據客戶要求設定)
-
密度指標：
測量范圍：0.01~1.00MPa
測量精度：≤±5‰(F.S.)
額定壓力：0.60MPa或根據密度繼電器設定
報警門限：0.60MPa或根據密度繼電器設定
報警解除：0.51 MPa或根據密度繼電器設定
閉鎖門限：0.45MPa或根據密度繼電器設定
閉鎖解除：0.46MPa或根據密度繼電器設定
-
溫度指標：
測量范圍：-35?+75°C
測量精度：±1°C
報警門限:可選
-
其它指標、功能：
顯示方式：4位數碼管顯示或LCD大屏幕顯示
通訊接摳：RS485/CAN
各繼電器接點容量：5A/250VAC，5A/30VDC
電源電壓：AC220V±10%
波特率：2400~9600bps
-
環境要求：
工作溫度：-35~+60°C
存儲溫度：45~+80°C
環境濕度：0~99%RH (無結露）
工作壓力：0.10~1.00MPa
現場條件：戶內或戶外
SF6氣體泄漏是SF6高壓開關及其附屬設備安裝和運行中的大忌，也是設備供應商關心的要點之一。為確保設備在安裝和運行中氣體無泄漏，從一下設計和工藝路線實驗解決氣密性問題。
與氣室連接的接口件采用316L不銹鋼或防銹鋁并經陽極化處理。監測器裝置采用逆止閥與連接氣室相連，氣室與開關本體均采用逆止三通。監測器接口件與氣室的連接部位金屬表面的 加工統一用數控機床，工件表面精度要就在1.6級以上，無毛刺。
在安裝需要使用三通的情況下，對三通的設計采用無泄漏的標準。監測器接口件與三通以及三通與氣室的連接部位金屬表面的加工統一用數控機床，工件表面精度要求在1.6級以上，無毛刺。
密封圈統一采用三元乙丙膠原料，其特點是：耐高低溫，耐酸堿，抗老化。密封圈的尺寸設計以壓縮量在18-20%為準，其表面光潔度用冷凍修邊法保證。
