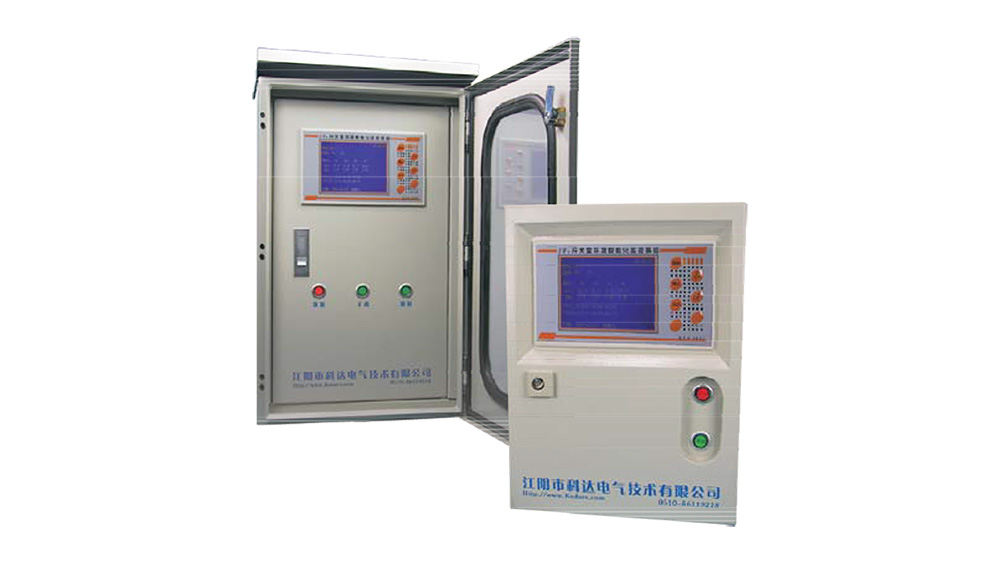

KZX-2013型SF6開關室環境在線監測裝置

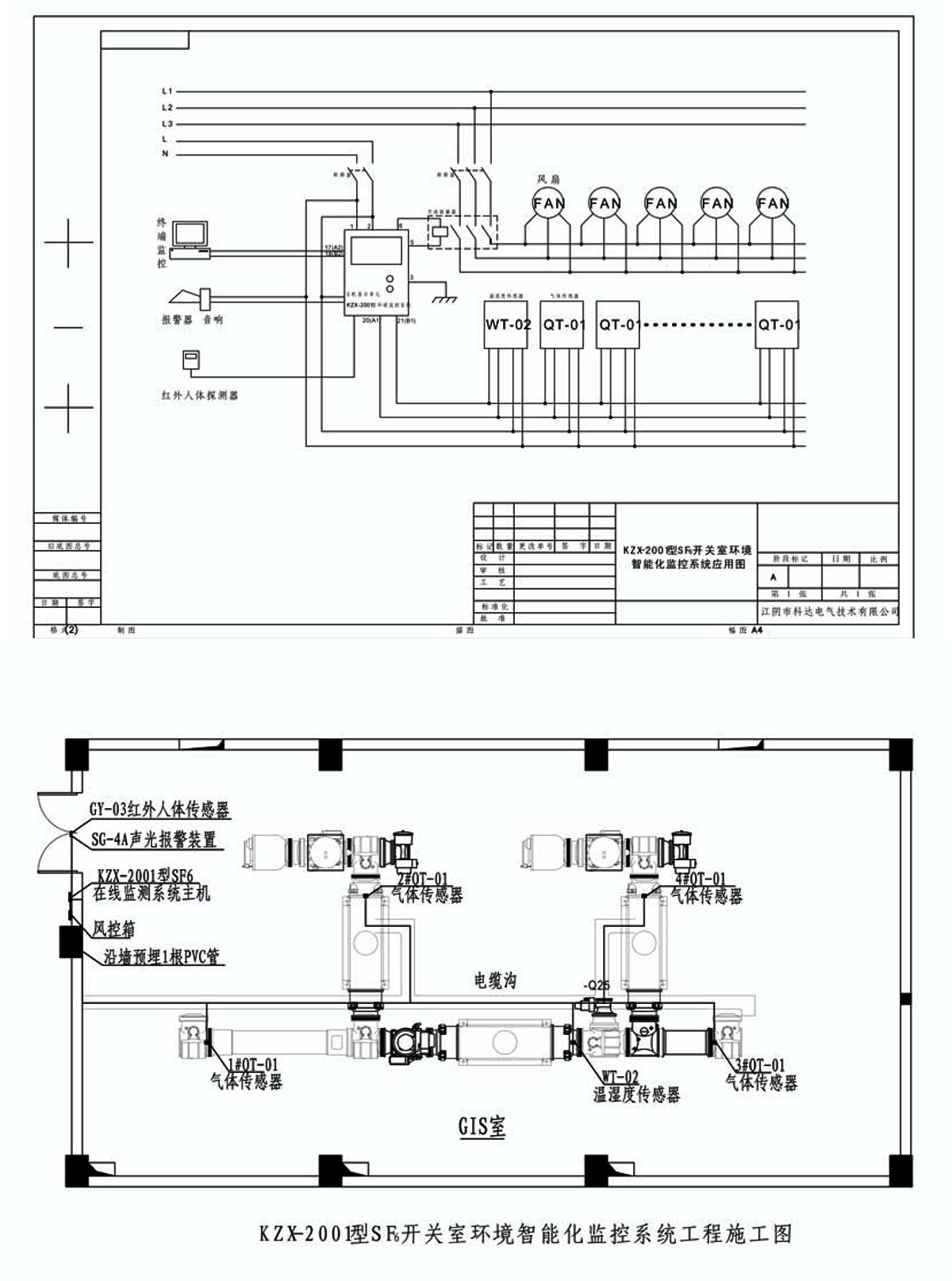

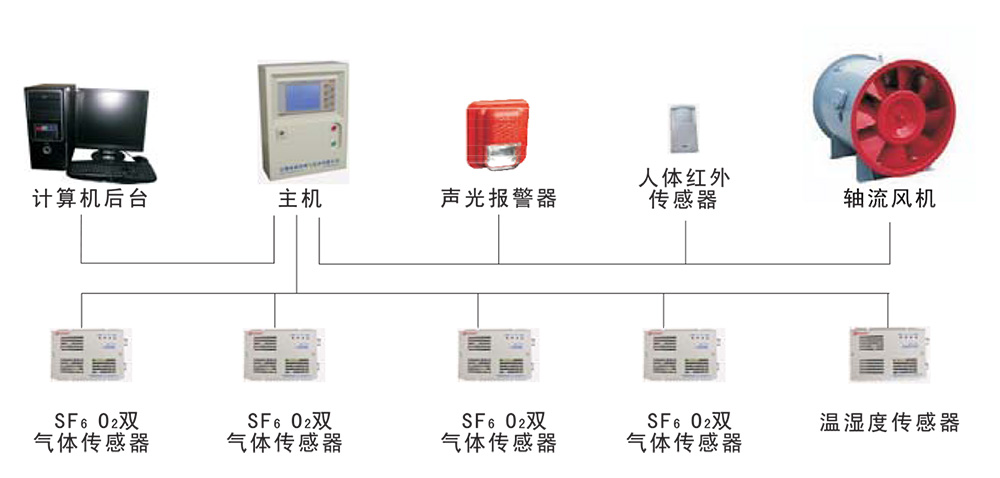

KZX-2013型SF6開關室環境智能化監控系統(以下簡稱裝置)為了滿足電力安全生產的需求應運而生的。整個系統由一臺主機、若干只氣體檢測單元和溫濕度檢測單元組成；氣體檢測單元安裝在SF6開關的下方，用以在線實時檢測SF6開關下方的氧氣濃度和SF6氣體濃度；主機具有人體紅外探測、語音提示和語音報警等功能；主機通過RS-485總線輪詢、顯示各氣體傳感器的氧氣濃度數據 和SF6,體含量狀況，并在危險情況時給出語音報警信息以及控制風機工作；還可以通過RS-485總線實現與上位計算機的數據傳輸和信息交換，組成計算機對SF6開關室環境在線自動監測系統。
該系統裝置具有以下特點：
● 顯示區域采用了大屏幕液晶顯示器，顯示文字清晰，并采用LED背光，比EL背光增加了發光亮度且延長了使用壽命。
● 采用嵌入式高性能微處理，軟硬件輔以多種補償措施，解決了傳感器的一致性及溫漂問題，從而保證了測量的度和穩定性。
● 系統主機具有人體紅外探測和語音報警提示功能，改善了以往產品人機交換信息的方式，從而保證了人員進入的安全。
● 氣體檢測單元采用性能卓越的進口傳感器件作為核心，敏感元件，并以高性能嵌入式微控制器和高性能放大器構成信號處理單元，具有精度高，穩定可靠和長壽命的顯示特點。
● SF6氣體濃度超標檢測
輪流顯示各氣體檢測單元處的SF6氣體含量狀 況，當SF6氣體濃度超過1000ppm時，顯示含量超標。
● 氧氣濃度檢測
輪流顯示幵關室內各氣體檢測單元處的氧氣濃度值。當氧氣濃度低于18%時，輸出觸點報警信號，并進行現場語音報警。
● 溫度、濕度顯示
裝置可以測量并顯示當前幵關室內的溫度和濕度值。
● 顯示風機上次啟動和停止的時間
工作人員可以根據該信息判斷在進入開關室前是否需要進行強制通風。

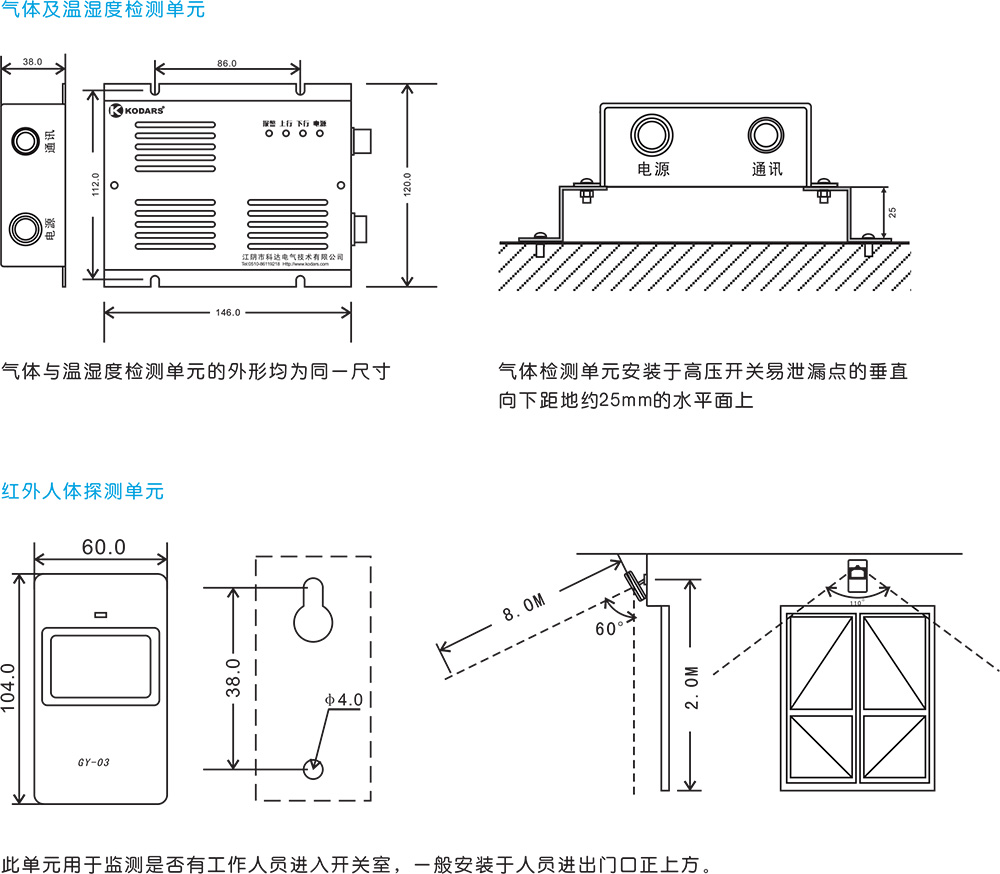

● 紅外人體探測功能
裝置通過紅外人體探測單元監測是否有人員進入開關室，并且在風機沒有工作時進行語音提示通風，直到人員離幵或者啟動風機為止。
●強制通風
風機在停止?fàn)顟B(tài)時，按下強制按鈕，系統可以進行強制通風15分鐘。
●風機控制時間
當SF6氣體含量超標（≥1000ppm)或氧氣濃度過低（≤19.6%)時，控制風機啟動通風，且每次通風時間至少為15分鐘。
●定時通風
系統可以設定風機每天定時啟動和停止的時 間，以保證幵關室每天至少通風一次。
●語音功能
系統可以語音提示通風，并在通風結束后播報 當前幵關室內的氧氣濃度和SF6氣體的含量狀況，以提醒工作人員是否可以安全進入開關室。
●液晶顯示自動點/熄背照明燈
當有巡檢人員接近時，系統自動點亮液晶背景照明燈，在人員離開后約40秒，液晶背景照明燈自動熄滅。
-
技術參數

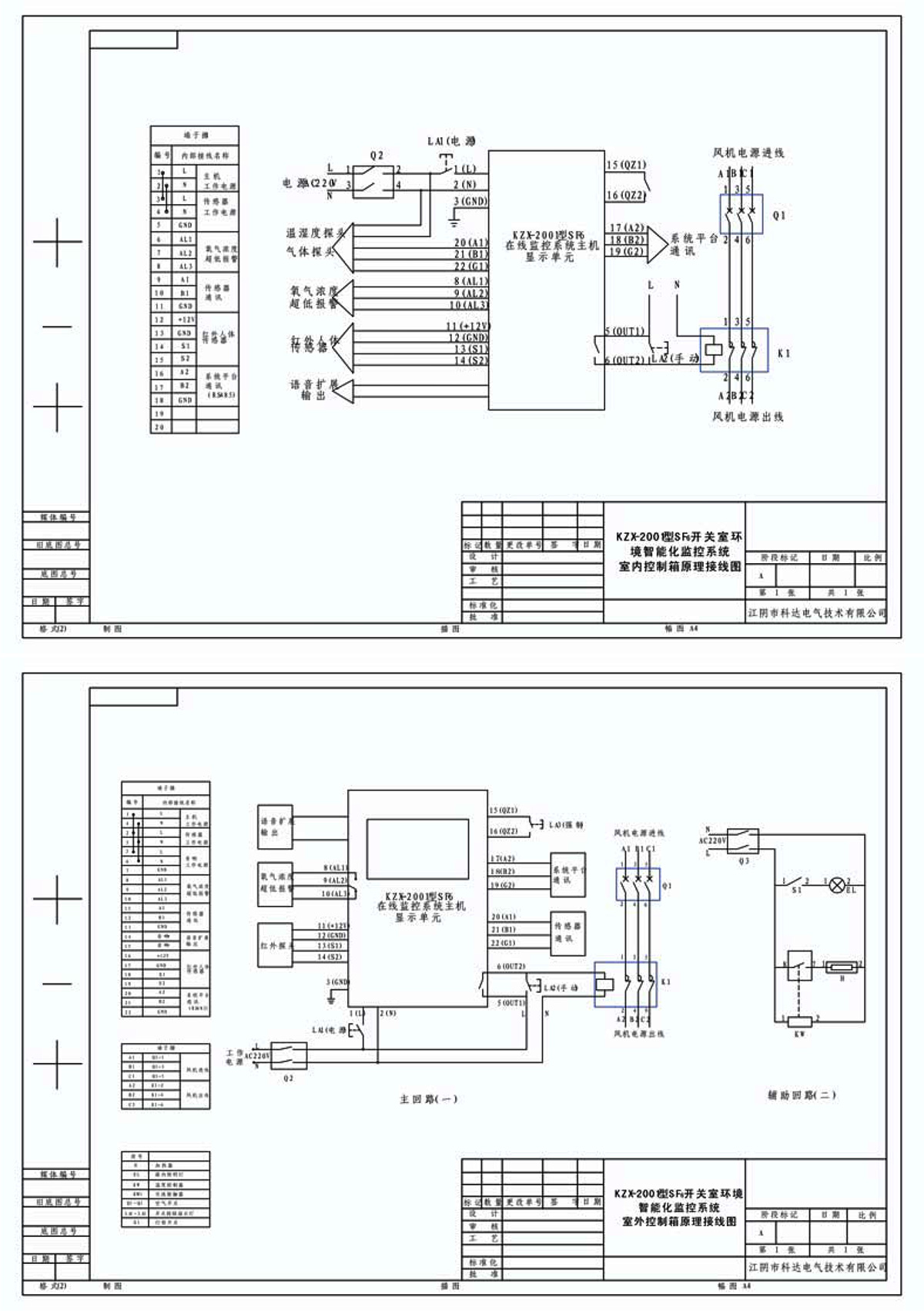

額定工作電源：主機單元：AC220V±20%
其它單元：AC/DC85~265V
額定功耗：主機單元≤25VA
其它單元≤6VA
控制風機容量：AC380V12A (可根據風機容量需要更換內部交流接觸器）
報警觸點容量：AC220V/5A (無源接點）
-
技術性能指標
探頭檢測精度：氧氣濃度≤±1% (F.S.)
SF6≤ ±20%閥值
探頭檢測量程：氧氣1.0%~25.0%
SF6>1000ppm
溫度顯示范圍：-55°C~+125°C
濕度顯示范圍：10%~95%RH
探頭穩定性：氧氣±0.5% (F.S.)
探頭重復性：氧氣±0.5% (F.S.)
氧氣濃度報警點：≤18.0%
風機啟動濃度點：氧氣≤19.6% SF6≥1000ppm
風機每次非定時啟動少時間：15分鐘
通訊接口: RS485 (MODBUS協議）
-
環境條件
工作大氣條件：
●溫度：-25°C~+50°C
●濕度：≤93%RH或無凝露
大氣壓力：86kpa~106kpa

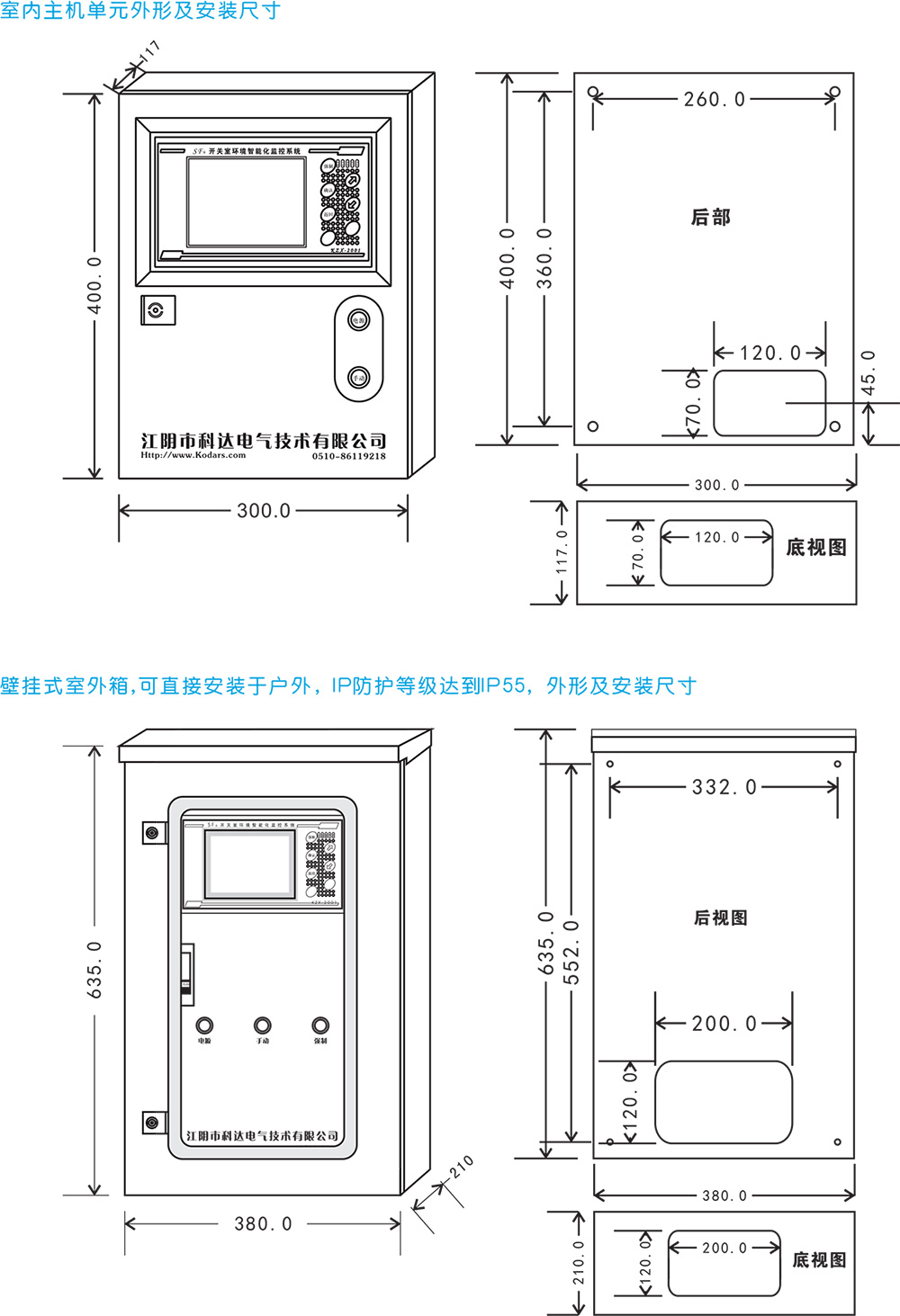

室內裝置環境要求：
●嚴酷等級 I 級
●環境中不得含有油、煙、塵等有酸性、堿性或其他腐蝕性及爆炸氣體
●環境應具有防御雨、風、雪、沙等設施
●室外裝置具有IP55保護等級
貯存大氣條件：
●溫度：-40°C~+60°C
●濕度：5%~98%RH或無凝露大氣壓力：86kpa~106kpa

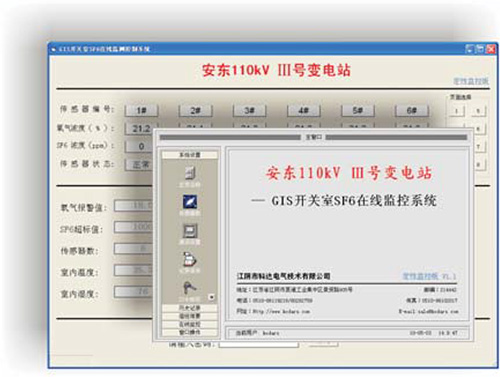

產品選配的監控軟件采用WINDOWS操作風格，提供友好的操作界面，便捷的記錄各項監控?cái)?shù)據。
軟件具有以下功能：
1.開關室內的環境數據實時采集、顯示，并根據設定限值進行報警提示。
2.對各氣體、風機等監控?cái)?shù)據進行儲存，可連續長達五年的記錄保存。
3.對各類報警事體實時響應，具有事件追溯，打印，導出等功能。
4.歷史數據可按曰、月、年顯示，并自動繪制各監測項目的折線圖。
5.可接駁連續打印紙進行數據實時連續打印,更符合事件、數據的記錄的完整。
6.針對不同的用戶可設置不同的權限，更有效滿足開關室內的巡查、監督工作。
